Vruće-pocinčani transformatorski radijator
100% ispitivanje nepropusnosti: svaki radijator prolazi-ispitivanje nepropusnosti zraka pri 150 kPa prije isporuke.
Zaštita od vrućeg-pocinčavanja: cinčani premaz pomaže u zaštiti izloženih čeličnih površina u vlažnim, obalnim i industrijskim okruženjima.
Proizvodnja od 11 dana: Vrijeme isporuke ovisi o odobrenim crtežima, tehničkim zahtjevima i količini narudžbe.
Uvod u proizvod
Nantong Zhihe Electric proizvoditoplo-pocinčani transformatorski radijatoriza transformatore-potopljene u ulje. Dizajniran kao izdržljivpocinčani radijator za-uljni transformatorprimjene, pruža pouzdano odvođenje topline i dugoročnu-zaštitu u zahtjevnim vanjskim uvjetima. Premaz od cinka nudi i barijeru i žrtvenu zaštitu, što ga čini pouzdanimradijator transformatora-otporan na korozijuprotiv hrđe, vlage, slanog spreja i industrijskog zagađenja. Posebno je prikladan kao transformatorradijator za primorjeprojekte i druge primjene visoke{0}}vlažnosti.
U usporedbi sa standardnim obojenim radijatorima, toplo-pocinčani transformatorski radijatori pružaju jaču zaštitu u korozivnim okruženjima. Premaz od cinka pomaže u zaštiti čelične površine čak i ako dođe do manjeg oštećenja površine tijekom transporta ili rada na otvorenom, što ga čini pouzdanim izborom za transformatore instalirane u blizini obalnih područja, u vlažnim klimatskim uvjetima ili u industrijskim zonama.
Naša tvornica i oprema

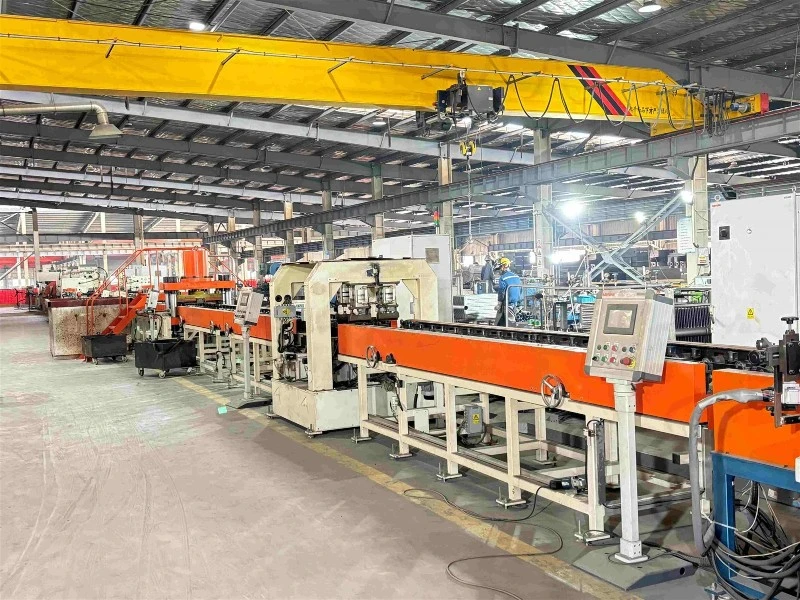

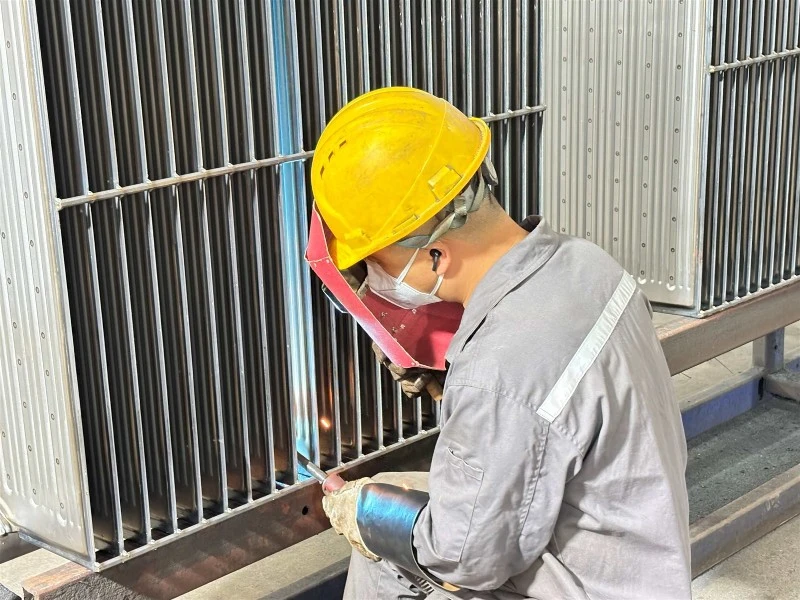

Automatska linija za zavarivanje i vješto ručno zavarivanje
U Nantong Zhihe Electricu, naših sedam automatskih linija za zavarivanje radijatora podržava dosljednu proizvodnju radijatora transformatora u različitim veličinama i konfiguracijama. Kvalificirani tehničari obavljaju montažu, detalje spajanja i preglede koji zahtijevaju pažljiv ručni rad.
Naša je tvornica također opremljena velikom{0}}opremom za pjeskarenje za pripremu površine i-opremom za ispitivanje nepropusnosti za pregled radijatora. Svaki radijator transformatora prolazi-test curenja zraka pri 150 kPa prije isporuke. Ovi nam objekti omogućuju upravljanje zavarivanjem, pripremom površine i provjerama kvalitete unutar našeg proizvodnog procesa.
Vruće{0}}pocinčani transformatorski radijatori u odnosu na obojene
| Artikal | Vruće{0}}pocinčani radijator | Farbani radijator |
|---|---|---|
| Zaštita od korozije | Presvlaka od cinka pruža barijernu i žrtvenu zaštitu | Zaštita ovisi uglavnom o sustavu boje |
| Prikladno okruženje | Obalna, vlažna i korozivna mjesta | Normalno vanjsko ili unutarnje okruženje |
| Zaštita nakon manjih ogrebotina | Cink može pomoći u zaštiti malih izloženih čeličnih područja | Oštećena boja može izravno izložiti čelik |
| Boja površine | Prirodna pocinčana završna obrada | Dostupna prilagođena RAL boja |
| Zahtjev za održavanjem | Općenito niže u korozivnim sredinama | Možda će biti potrebna periodična provjera premaza |
| Prilagodba | Proizvedeno prema crtežima | Proizvedeno prema crtežima |
Proizvodnja po narudžbi na temelju vaših crteža
ZHIHE se ne oslanja na jednu fiksnu veličinu radijatora. Proizvodimo svaki toplo{1}}pocinčani transformatorski radijator prema odobrenim nacrtima kupca i zahtjevima za hlađenje transformatora.
Prilagodljive stavke uključuju:
• Visina i širina ploče radijatora
• Broj elemenata radijatora
• Razmak između elemenata
• Promjer cijevi kolektora
• Duljina zaglavlja
• Ulazni i izlazni raspored
• Dimenzije prirubnice i uzorak bušenja
• Središnja udaljenost radijatora
• Ravna konfiguracija ili konfiguracija s guščjim vratom
• Fiksna ili odvojiva instalacija
• Detalji za podizanje i podupiranje
• Priključci za odvod i ventilaciju
• Zahtjevi za vruće{0}}cinčavanje
• Organizacija pakiranja i slanja
Sve dimenzije, materijali i detalji povezivanja potvrđeni su odobrenim crtežom prije proizvodnje.
Proces proizvodnje
1. Crtanje i tehnički pregled
Naš inženjerski tim pregledava dimenzije, raspored priključaka, zahtjeve za materijale, ispitni tlak, zahtjeve premazivanja i detalje instalacije prije proizvodnje.
Sve nejasne ili proturječne informacije potvrđuju se s kupcem prije nego se crtež pusti u radionicu.
2. Priprema materijala i oblikovanje
Čelični limovi i cijevi režu se i oblikuju prema odobrenim nacrtima. Ključne dimenzije provjeravaju se prije zavarivanja kako bi se smanjile pogreške pri sklapanju.
3. Automatsko zavarivanje radijatora
Elementi radijatora proizvode se na automatskim linijama za zavarivanje kako bi se poboljšala konzistentnost zavarivanja i učinkovitost proizvodnje.
Stabilni parametri zavarivanja pomažu kontrolirati kvalitetu šava na ponovljenim pločama, posebno za količinske narudžbe.
4. Ručna montaža i zavarivanje glave
Iskusni zavarivači dovršavaju montažu radijatora, instalaciju kolektora, zavarivanje prirubnica i druga područja koja zahtijevaju ručnu kontrolu.
Detalji zavarivanja se provjeravaju prije nego što radijator prijeđe u fazu ispitivanja.

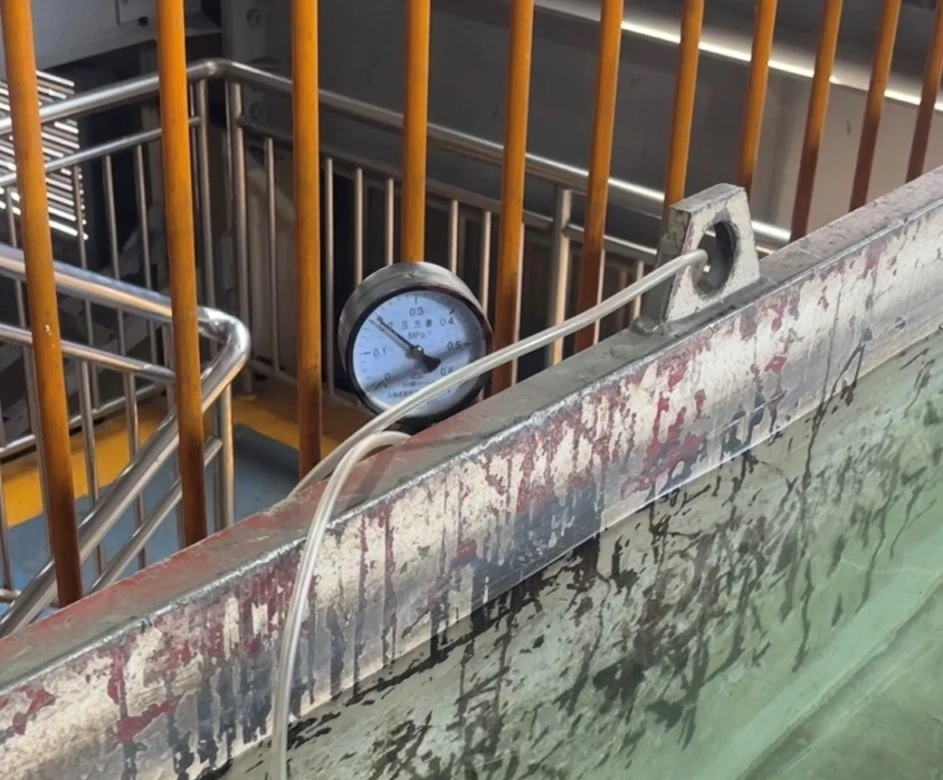

5. 100% ispitivanja nepropusnosti
Svaki radijator podvrgava se ispitivanju -tlaka curenja zraka pri 150 kPa u trajanju od 20 minuta.
Radijator je pod tlakom i stavlja se u-bazen za ispitivanje nepropusnosti. Zavareni šavovi i spojevi provjeravaju se na mjehuriće. Svako otkriveno mjesto curenja mora se popraviti i ponovno pregledati prije nego što radijator može nastaviti.

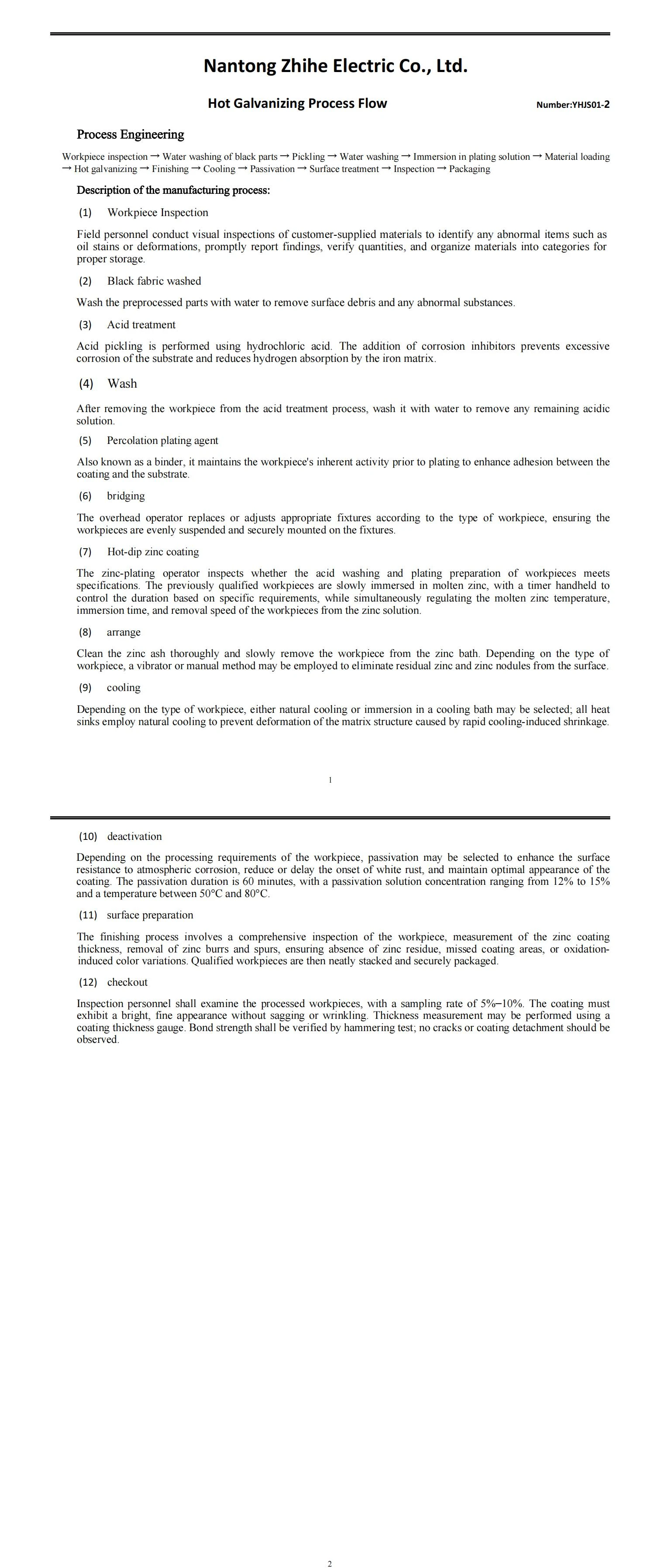

6. Priprema površine i vruće-pocinčavanje
Nakon izrade i ispitivanja nepropusnosti, radijator se podvrgava navedenoj površinskoj-obradi i postupku pocinčavanja.
Dizajn ventilacijskih, drenažnih otvora, brtvljenih prostora i zavarenih detalja mora se razmotriti prije pocinčavanja. Ovi detalji su potvrđeni tijekom tehničkog pregleda kako bi se podržala pokrivenost premazom i smanjio rizik od deformacije ili zarobljene procesne tekućine.
7. Završna inspekcija i pakiranje
Prije otpreme provjeravamo:
• Ukupne dimenzije
• Pozicije prirubnice i spojeva
• Središnja udaljenost radijatora
• Izgled površine
• Stanje premaza cinkom
• Zavareni i montirani detalji
• Količina proizvoda i identifikacija
• Zaštita pakiranja
Posebne zahtjeve za inspekciju ili dokumentaciju treba navesti prije ponude.
Kontrola kvalitete za svaku narudžbu
Kontrola kvalitete integrirana je u proizvodni proces, a ne ostavljena do konačne inspekcije.
Naše standardne kontrolne točke uključuju:
• Provjera ulaznog-materijala
• Pregled-dokumenta za crteže i proizvodnju
• Inspekcija-dimenzija oblikovanja
• Kontrola-procesa zavarivanja
• Pregled montaže
• 100% zrak-ispitivanje curenja pod pritiskom
• Pregled-obrade površine
• Konačna dimenzijska i vizualna provjera
• -provjera prije otpreme
Dokumenti o inspekciji mogu se raspravljati u skladu s kupčevim projektom i zahtjevima kupnje.
Proizvodna sposobnost
ZHIHE upravlja automatskim linijama za zavarivanje radijatora transformatora uz podršku kvalificiranih timova za ručno zavarivanje i montažu.
Ova kombinacija nam omogućuje da se nosimo s ponovljenom proizvodnjom i prilagođenim dizajnom. Automatsko zavarivanje podržava dosljednu proizvodnju ploča, dok se ručne operacije koriste za zaglavlja, prirubnice, potporne strukture i ne-standardne detalje.
Naš proizvodni opseg uključuje:
• Konvencionalni transformatorski radijatori
• Vruće{0}}cinčani transformatorski radijatori
• Gooseneck transformator radijatori
• Odvojivi transformator radijatori
• Sklopovi hladnjaka i kolektora
• Prilagođeni sklopovi za hlađenje transformatora
Proizvodnja vruće-pocinčanog transformatorskog radijatora počinje nakon otprilike 11 dana. Potvrđeni raspored ovisi o odobrenju crteža, količini, zahtjevima za pocinčavanje i trenutnim proizvodnim aranžmanima.v
OEM i ODM mogućnosti
Nantong Zhihe Electric proizvodi transformatorske radijatore prema nacrtima kupaca i tehničkim specifikacijama. Za OEM projekte pregledavamo dimenzije, količinu panela, konfiguraciju zaglavlja, položaje spojeva i zahtjeve za testiranje prije proizvodnje.
Za ODM projekte, naš tim može raditi s vama na poboljšanju konfiguracije radijatora na temelju vašeg rasporeda transformatora, uvjeta instalacije i zahtjeva za performansama. Možemo razgovarati o praktičnim prilagodbama veza, detaljima montaže i obradi površine, a zatim dostaviti crteže na vaše odobrenje prije proizvodnje.
Od rasprava o prototipovima do serijske proizvodnje, podržavamo pregled crteža, zavarivanje, ispitivanje nepropusnosti i inspekciju. Pošaljite nam svoje crteže ili ključne parametre, a mi ćemo procijeniti mogućnosti proizvodnje i pripremiti ponudu.
Zašto raditi sa ZHIHE?
ZHIHE je specijaliziran za prilagođene{0}}metalne i strukturalne komponente za transformatore. Naša proizvodnja usmjerena je na spremnike transformatorskog ulja, radijatore transformatora i srodne mehaničke sklopove, a ne na kompletnu električnu opremu.
Kupci rade s nama za:
- Izrada prema odobrenim nacrtima
- Mogućnost automatskog i ručnog zavarivanja
- 100% ispitivanje curenja hladnjaka
- Prilagođene mogućnosti{0}}obrade površine
- Podrška za ne-standardne dizajne
- Fleksibilni prototip i serijska proizvodnja
- Tehnička potvrda prije proizvodnje
- Podrška za inspekciju proizvodnje i-prije otpreme
Naš cilj je jasan: pravilno proizvesti radijator, provjeriti njegovo brtvljenje i isporučiti ga u skladu s odobrenim tehničkim zahtjevima.
Što poslati za ponudu
Molimo pošaljite svoj GA nacrt ili nacrt radijatora, količinu, priključne dimenzije, potrebnu površinsku obradu, okruženje za ugradnju i sva ispitivanja ili zahtjeve dokumentacije. Pregledat ćemo specifikacije i dati ponudu i raspored proizvodnje.Početak izrade od 11 dana, ovisno o konačnim crtežima i količini narudžbe.
FAQ
Možete li proizvoditi radijatore prema našim crtežima?
Da. Izrađujemo prema nacrtima kupaca i potvrđujemo ključne dimenzije i spojeve prije proizvodnje.
Je li svaki radijator ispitan na curenje?
Da. Svaki radijator prolazi-ispitivanje curenja zraka pri 150 kPa prije isporuke. Projekt-specifični postupci mogu se potvrditi tijekom tehničkog pregleda.
Može li se pocinčani radijator naknadno lakirati?
Da, ako to projekt zahtijeva. Molimo vas da nam unaprijed kažete navedeni sustav premaza kako bismo mogli pregledati zahtjeve za završnu obradu.
Koje informacije su potrebne za zamjenski radijator?
Poželjan je crtež. Ako nije dostupan, navedite fotografije, ukupne dimenzije, veličine i položaje spojeva, središnju udaljenost i potrebnu količinu.
